乘達智能32路電話電話光端機

32路 電話光端機 規格書

本系列產品，是在該公司研制的專用超大規模集成電路的基礎上，研發的點對點光傳輸設備。此款產品提供32路電話接口；設備內部電路部分采用全數字電路，整機工作可靠、穩定，功耗低，集成度高，體積小，易于安裝維護。

    基于自主知識產權的集成電路；

• 語音口支持FXO/FXS/二四線EM/二四線音頻/磁石電話接口，F(xiàn)XO口與程控交換機對接，F(xiàn)XS口與用戶的電話機相連;

• FXO/FXS電話接口，支持來電顯示功能/反極性計費/傳真功能；

• 電話接口支持兩邊站點的相互放號功能；

• 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源備份模式;

• 電話接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波10/700μs 開路峰值輸出電壓6KV標準。



• 光纖部分

 光口：1

 光纖：?jiǎn)卫w雙纖

 光纖接口：FC/SC/ST/LC(SFP)

 波長：850nm/1310nm 多模；1310nm/1550nm 單模

 無中繼傳輸距離：20~120Km

 典型發射功率:

   單模1310/1550nm：≥-9dBm

   多模850nm：-18dBm

   多模1310nm: -25dBm

 接受靈敏度范圍：-28dBm~- 40dBm

• FXS 用戶電話口

振鈴電壓：  75V
振鈴頻率：  25Hz
二線輸入阻抗： 600Ω(摘機)
回?fù)p：   20dB

• FXO 中繼口

振鈴檢測電壓：  35V
振鈴檢測頻率： 17Hz-60Hz
二線輸入阻抗： 600Ω(摘機)
回?fù)p：   20 dB

• E&M 2/4線音頻接口

E&M類型：    TYPE V

E線最大電流：22mA;飽和電壓：3V

M線恒定電流：7mA; 最小檢測電流：5mA

AD增益：0dB;

DA增益：0dB

2/4線輸入阻抗：600Ω

• 磁石電話接口

振鈴電壓：75V

振鈴頻率：25Hz

二線輸入阻抗：600Ω(摘機)

回?fù)p：20dB

• 電氣和機械特性

  系統電源：     AC180V ～260V；DC –48V；DC +24V

  功耗：   ≤5W

  外觀結構:       (長×寬×高)  485*138*45mm 機架式

• 環境指標

  工作溫度：  -10℃—+60℃

  儲存溫度：  -40℃—+85℃

  工作濕度：  0%—95%（無凝結）

  MTBF：   ＞100,000小時

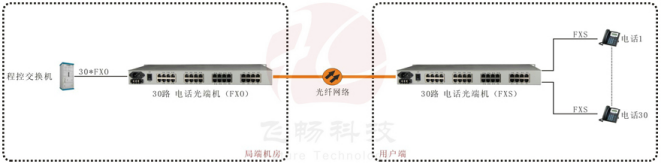

方案：
